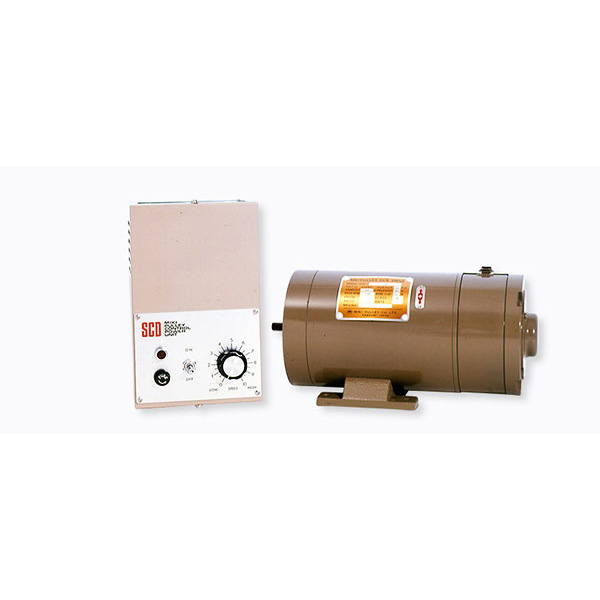

是将最适合于无级变速的他励直流电动机和用几mA的微弱电信号就能进行控制的SCR控制装置组合而成的静止伦纳德方式的无级变速电动机。可从高速至低速无级且以稳定的旋转进行变速，并具有出色的控制响应性和高旋转精度(+/-2%)，操作也极其简单。

可不受50/60Hz限制地使用一般的100V或200V交流电源，利用控制面板上的速度设定器可选择任意的速度。是可在电动机上安装测速发电机以进行反馈控制的高性能系列产品。

规格】

型　号		电动机	SCD-100/100-E	SCD-100/200-E	SCD-200/100-E	SCD-200/200-E	SCD-400-E	SCD-750-E	SCD-1500-E	SCD-2200-E	SCD-3700-E
		控制面板	SCD-100/100-Y	SCD-100/200-Y	SCD-200/100-Y	SCD-200/200-Y	SCD-400-Y	SCD-750-Y	SCD-1500-Y	SCD-2200-Y	SCD-3700-Y
额定输出		［kW］	0.1	0.1	0.2	0.2	0.4	0.75	1.5	2.2	3.7
额定转矩		(N•m)	0.39	0.39	0.78	0.78	1.56	2.92	8.34	12.20	20.60
旋转范围		［min-1］	0～2500						0～1750
变速范围		［min-1］	80～2500						60～1750
电源（交流）	电 压	[V]	100	200	100	200	200	200	200	200	200
	频率・相数		50/60Hz・单相
	电压变动允许范围		±10％
	电 流 *1	[A]	2.3	1.2	4.5	2.3	4.5	9.0	18	27	40
输出（直流）	电枢电压	[V]	80	160	80	160	160	160	160	160	160
	电枢电流	[A]	1.7	0.85	3.2	1.6	3.0	6.0	11.5	17.5	26.2
	励磁电压	[V]	90	180	90	180	180	180	180	180	180
	励磁电流	[A]	0.09	0.17	0.40	0.22	0.28	0.27	0.55	0.58	0.69
电动机形状			全闭C法兰					防水滴C法兰
转动惯量转子		［kg･m2］	0.0010	0.0010	0.0016	0.0016	0.004	0.004	0.015	0.026	0.043
保险丝	电枢侧 *2	FU1[A]	10	10	10	10	10	16	30	50	100
		FU2[A]
	励磁侧	FU3[A]	0.5	0.5	0.5	0.5	0.5	0.5	1.0	1.0	1.0
		FU4[A]	-	-	-	-			0.5	0.5	0.5
控制方式			通过恒压・IR补偿・励磁温度补偿进行恒速控制
构成要素			直流电动机・控制面板
标准操作规格			电源开关・调速器
碳刷	型号・根数	型号・根数	SCD-100-BL ・ 2根				SCD-400-BL ・ 4根		SCD-1500-BL ・ 2根
	尺 寸	[mm]	6×8×20(H×W×L)				8×6×24(H×W×L)		10×25×35(H×W×L)
SCD-1500-BL控制面板质量	SCD-1500-BL控制面板质量	［kg］	3.0				4.5		8.4
SCD-1500-BL电动机质量	SCD-1500-BL电动机质量	［kg］	13.2		17.5		23.8	24.0	43	50	63
