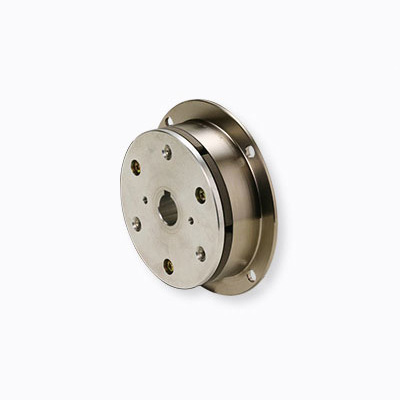

励磁型离合器·制动器 BSZ型
是适用于各种普通工业机械的离合器·制动器,设计合理,能发挥出色的性能。除离合器和制动器的基本设计相同的101`CS型(离合器)111(制动器)之外,还备有各部件为一体式结构,可大幅度减少间隙调整等装配时间的CSZ型(离合器)、BSZ型(制动器)。
  • 产品简介
  • 产品特点
  • 产品规格
  • 产品尺寸
  • 资料下载
是以111-12型励磁制动器为基础,设计成一体式结构的型号。采用2种型号的电枢,轴向尺寸短,超薄而紧凑。因为是一体式结构,能够一步安装到位故。因此,可大幅缩短间隙调整、同心度、偏心调整等繁琐的安装时间,提高作业效率,发挥出出色的性价比。
型号 尺寸 动摩擦转矩Td[N•m] 静摩擦转矩Ts[N•m] 线圈(20℃时) 耐热等级 导线 最高转速[min-1] 电枢转动惯量J[kg・m2] 空隙再调整之前的总做功ET[J] 电枢吸引时间ta[s] 转矩上升时间tp[s] 转矩消失时间td[s] 使用轴承H 质量[kg]
电压[V] 功率[W] 电流[A] 电阻[Ω] UL 样式 尺寸
BSZ-05-12 05 2.4 2.4 DC24 10 0.42 57 B UL3398 AWG22 1800 1.46×10-5 9×106 0.020 0.030 0.010 6902ZZ 0.25
BSZ-06-12 06 5 5.5 DC24 11 0.46 52 B UL3398 AWG22 1800 5.77×10-5 29×106 0.017 0.033 0.010 6904ZZ 0.36
BSZ-08-12 08 10 11 DC24 15 0.63 38 B UL3398 AWG18 1800 1.63×10-4 60×106 0.020 0.052 0.015 6905ZZ 0.67

※动摩擦转矩Td为相对速度100min-1时的数值。
