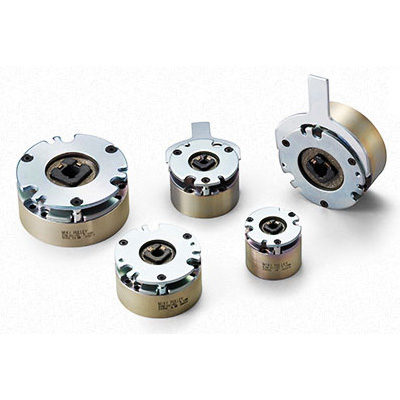

无励磁型制动器 BXW型

停电时的紧急制动、长时间保持停止状态
是在不通电时靠弹簧的力量工作的电磁制动器，可在停电时的紧急制动、长时间保持停止状态、防止机械空转等方面发挥出色的性能。具有制动音轻、长寿命、紧凑而转矩大、制动力稳定可靠、可手动释放等优点。无励磁制动器分为制动用和保持用两种类型。

产品简介
产品特点
产品规格
产品尺寸
资料下载

备有相同尺寸的3种负载转矩类型和规格·尺寸适合小型伺服电动机□ 40・□ 60・□ 80用的1种，共计4种型号。可根据用途和生命周期选择最适合的型号。每一种型号都是从使用初期转矩就符合额定值，无需客户进行磨合试转。

【规格】BXW-□-□L（用于制动）

型号	尺寸	静摩擦转矩Ts[N•m]	线圈（20℃时）				耐热等级	导线		最高转速[min^-1]	旋转部分转动惯量J［kg・m²］	允许制动功率Pba ℓ［W］	总制动做功ET[J]	电枢吸引时间ta[s]	电枢释放时间tar[s]	质量[kg]
型号	尺寸	静摩擦转矩Ts[N•m]	电压[V]	功率[W]	电流[A]	电阻[Ω]	耐热等级	UL 样式	尺寸	最高转速[min^-1]	旋转部分转动惯量J［kg・m²］	允许制动功率Pba ℓ［W］	总制动做功ET[J]	电枢吸引时间ta[s]	电枢释放时间tar[s]	质量[kg]
BXW-01-10L	01	0.12	12	5.0	0.417	28.8	F	UL3398	AWG26	5000	0.6×10^-6	2.5	1.5×10⁶	0.008	0.015	0.2
			24	5.0	0.208	115	F
			45	5.0	0.111	405	F
			90	5.0	0.056	1622	F
			180	5.0	0.028	6486	F
BXW-02-10L	02	0.25	12	6.6	0.550	21.8	F	UL3398	AWG26	5000	1.9×10^-6	5.0	3.0×10⁶	0.008	0.015	0.3
			24	6.6	0.275	87.3	F
			45	6.6	0.147	307	F
			90	6.6	0.073	1228	F
			180	6.6	0.037	4912	F
BXW-02-12L	02	0.25	12	6.6	0.550	21.8	F	UL3398	AWG26	5000	1.9×10^-6	5.0	3.0×10⁶	0.008	0.015	0.3
			24	6.6	0.275	87.3	F
			45	6.6	0.147	307	F
			90	6.6	0.073	1228	F
			180	6.6	0.037	4912	F
BXW-03-10L	03	0.50	12	9.0	0.750	16.0	F	UL3398	AWG26	5000	3.8×10^-6	10.0	4.5×10⁶	0.025	0.025	0.4
			24	9.0	0.375	64.0	F
			45	8.2	0.182	247	F
			90	8.2	0.091	988	F
			180	8.2	0.046	3954	F
BXW-03-12L	03	0.50	12	9.0	0.750	16.0	F	UL3398	AWG26	5000	3.8×10^-6	10.0	4.5×10⁶	0.025	0.025	0.4
			24	9.0	0.375	64.0	F
			45	8.2	0.182	247	F
			90	8.2	0.091	988	F
			180	8.2	0.046	3954	F
BXW-04-10L	04	1.00	12	11.5	0.958	12.5	F	UL3398	AWG22	5000	12.0×10^-6	20.0	7.0×10⁶	0.030	0.030	0.6
			24	11.5	0.479	50.1	F
			45	10.0	0.222	203	F
			90	10.0	0.111	810	F
			180	10.0	0.056	3241	F
BXW-04-12L	04	1.00	12	11.5	0.958	12.5	F	UL3398	AWG22	5000	12.0×10^-6	20.0	7.0×10⁶	0.030	0.030	0.6
			24	11.5	0.479	50.1	F
			45	10.0	0.222	203	F
			90	10.0	0.111	810	F
			180	10.0	0.056	3241	F
BXW-05-10L	05	2.00	12	13.0	1.083	11.1	F	UL3398	AWG22	5000	23.0×10^-6	30.0	12.0×10⁶	0.035	0.035	0.8
			24	13.0	0.542	44.3	F
			45	13.0	0.289	156	F
			90	13.0	0.144	623	F
			180	13.0	0.072	2492	F
BXW-05-12L	05	2.00	12	13.0	1.083	11.1	F	UL3398	AWG22	5000	23.0×10^-6	30.0	12.0×10⁶	0.035	0.035	0.8
			24	13.0	0.542	44.3	F
			45	13.0	0.289	156	F
			90	13.0	0.144	623	F
			180	13.0	0.072	2492	F

※电枢吸引时间和电枢释放时间为直流侧进行开关时的数值。
