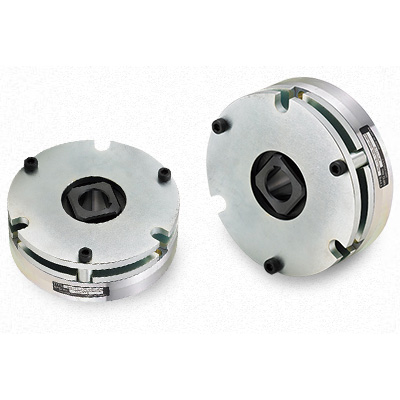

无励磁型制动器 BXL-N型

停电时的紧急制动、长时间保持停止状态

是在不通电时靠弹簧的力量工作的电磁制动器，可在停电时的紧急制动、长时间保持停止状态、防止机械空转等方面发挥出色的性能。具有制动音轻、长寿命、紧凑而转矩大、制动力稳定可靠、可手动释放等优点。无励磁制动器分为制动用和保持用两种类型。

产品简介
产品特点
产品规格
产品尺寸
资料下载

是干式无励磁型的小型制动专用制动器，使用耐磨损性强的摩擦材料，经得起长时间使用，转矩变动小，异常时也能在瞬间对负载进行制动。

型号	尺寸	静摩擦转矩Ts [N•m]	线圈（20℃时）				耐热等级	最高转速 [min^-1]	旋转部分转动惯量J ［kg・m²］	允许制动功率 Pba ℓ［W］	总制动做功 ET[J]	电枢吸引时间 ta[s]	电枢释放时间 tar[s]	适用电动机输出 (参考) ４极[kW]	质量[kg]
型号	尺寸	静摩擦转矩Ts [N•m]	电压 [V]	功率 [W]	电流 [A]	电阻 [Ω]	耐热等级	最高转速 [min^-1]	旋转部分转动惯量J ［kg・m²］	允许制动功率 Pba ℓ［W］	总制动做功 ET[J]	电枢吸引时间 ta[s]	电枢释放时间 tar[s]	适用电动机输出 (参考) ４极[kW]	质量[kg]
BXL-08-10N-002	08	2	24	19.0	0.793	30.3	F	3600	6.3×10^-5	60.0	5.0×10⁷	0.030	0.050	0.1/0.2	1.4
			99	19.0	0.192	515.8
			171	19.0	0.111	1539
BXL-08-10N-004	08	4	24	19.0	0.793	30.3	F	3600	6.3×10^-5	60.0	5.0×10⁷	0.040	0.040	0.4	1.4
			99	19.0	0.192	515.8
			171	19.0	0.111	1539
BXL-10-10N-008	10	8	24	28.0	1.166	20.6	F	3600	13.8×10^-5	70.0	8.0×10⁷	0.050	0.050	0.75	2.7
			99	28.0	0.283	350
			171	28.0	0.164	1044
BXL-10-10N-015	10	15	24	28.0	1.166	20.6	F	3600	13.8×10^-5	70.0	8.0×10⁷	0.070	0.030	1.5	2.7
			99	28.0	0.283	350
			171	28.0	0.164	1044
BXL-12-10N-022	12	22	24	35.0	1.460	16.4	F	3600	33.8×10^-5	90.0	12.0×10⁷	0.080	0.060	2.2	4.7
			99	35.0	0.353	280.1
			171	35.0	0.205	835.5
BXL-12-10N-030	12	30	24	35.0	1.460	16.4	F	3600	33.8×10^-5	90.0	12.0×10⁷	0.100	0.030	3.0	4.7
			99	35.0	0.353	280.1
			171	35.0	0.205	835.5
BXL-16-10N-040	16	40	24	42.0	1.753	13.7	F	1800	73.5×10^-5	120.0	16.0×10⁷	0.100	0.070	3.7	6.3
			99	42.0	0.424	233.3
			171	42.0	0.246	696.1
BXL-16-10N-060	16	60	24	55.0	2.294	10.5	F	1800	74.6×10^-5	150.0	16.0×10⁷	0.100	0.050	5.5	6.7
			99	55.0	0.556	178.1
			171	55.0	0.322	531.6
BXL-16-10N-080	16	80	24	55.0	2.294	10.5	F	1800	74.6×10^-5	150.0	16.0×10⁷	0.100	0.030	7.5	6.7
			99	55.0	0.556	178.1
			171	55.0	0.322	531.6

※电枢吸引时间和电枢释放时间为直流侧进行开关时的数值。
