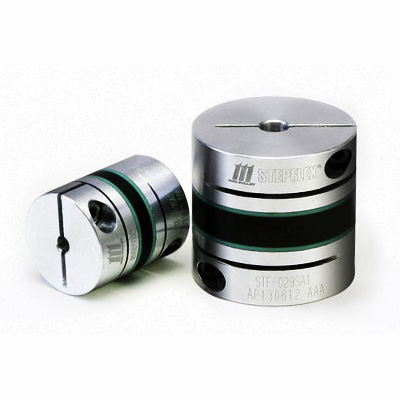

步进挠性联轴器 STF型
凭借新开发的复合橡胶元件实现了高減振性能和低反力。是伺服·步进电动机用高減振性能联轴器。传动元件部分为采用HNBR材质的一体式结构,因而没有背隙。与弹性部分采用金属材料的挠性联轴器相比,能迅衰减收振动。由此能够抑制步进电动机等容易发生的共振现象,可以在广泛的运行速度范围内避免共振。从而提供稳定的高速控制。并且,元件部分采用夹有硬度不等的HNBR的复合橡胶元件,利用其失调特性降低了轴反力。还可以大幅减轻对象轴和轴承的负担。
  • 产品简介
  • 产品特点
  • 产品规格
  • 产品尺寸
  • 资料下载
是用于伺服·步进电动机的高阻尼性能联轴器。新开发的复合橡胶元件(HNBR)具有高減振性能,实现了低反力。与弹性部分采用金属材料的挠性联轴器相比,能迅速吸收振动。由此能够抑制步进电动机等容易发生的共振现象。
卓越的阻尼性能

減振性能比金属板簧式联轴器高,能够方便地抑制步进电动机等容易发生的共振现象。


实现轴反力的降低

弹性部分采用软质橡胶中夹硬质橡胶的多层元件结构,利用其失调致性大幅降低轴反力,大幅减轻对轴承等造成的负担。


简单・切实・无背隙
与轴的连接采用夹紧方式,只需紧固左右各1根螺栓即完成安装。夹紧毂耐振动·冲击性强,可牢固连接,没有背隙。
型号 转矩 允许误差 最高转速[min-1] 静态扭转弹性常数[N•m/rad] 转动惯量[kg•m2] 质量[kg]
常用[N•m] 最大[N•m] 偏心[mm] 偏角[°] 轴向[mm]
STF-013SA1 0.5 1 0.15 1.5 ±0.2 10000 15 0.11×10-6 0.004
STF-016SA1 1 2 0.15 1.5 ±0.2 10000 27 0.31×10-6 0.009
STF-019SA1 1.5 3 0.15 1.5 ±0.2 10000 38 0.70×10-6 0.013
STF-024SA1 2.5 5 0.15 1.5 ±0.2 10000 127 1.89×10-6 0.023
STF-029SA1 4 8 0.2 1.5 ±0.3 10000 201 4.40×10-6 0.034
STF-034SA1 6 12 0.2 1.5 ±0.3 10000 371 9.77×10-6 0.056
STF-039SA1 8.5 17 0.2 1.5 ±0.3 10000 485 21.13×10-6 0.091
STF-044SA1 15 30 0.2 1.5 ±0.3 10000 996 37.34×10-6 0.12
STF-056SA1 30 60 0.2 1.5 ±0.3 10000 2075 125.5×10-6 0.251

※根据轴紧固部分的夹持力,常用·最大转矩可能会受到限制,请在轴径的最大转矩表中进行确认。

※最高转速未考虑动平衡。

※静态扭转弾性常数为20℃的情况下最大孔径时元件部分的解析値。

※转动惯量及质量为最大孔径时的数值。
