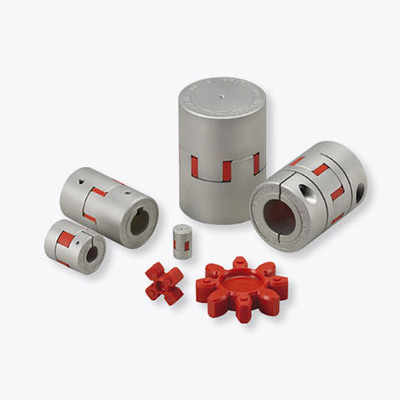

STARFLEX ALS R型
是在2个毂之间夹入被称为元件的缓冲材料(聚氨酯弹性体)的结构简单的联轴器,备有硬度不同的2种元件,以便根据转矩传递时的响应性和失调量进行选择。另外,元件所使用的聚氨酯弹性体能够实现以往的爪形联轴器2倍的转矩传递(与本公司产品相比),并且元件采用了承受预压缩的设计,可以在无背隙的条件下使用。
  • 产品简介
  • 产品特点
  • 产品规格
  • 产品尺寸
  • 资料下载
采用硬度97 JIS A的元件(聚氨酯弹性体),采用形状会受到预压缩的紧配合结构,可在无背隙条件下使用。高转矩,从简易伺服到通用电动机,应用范围广。
通过3D-CAD和FEM分析实现了本公司所追求的最理想的产品设计

从设计开始阶段投入最新的CAE系统。使用3D-CAD进行型号设计。形状、强度设计采用最新的FEM分析(有限元方法)分析软件,实现了本公司所追求的最理想的产品设计。


通过达到本公司对元件形状所追求的最理想的设计,实现高传递转矩,降低安装误差反力

通过转矩传递部分形状的改良和材料的严格选择,与以往的爪形联轴器相比,实现相同外径下2倍以上的高传递转矩。另外,内径侧设有沉割(undercut)以减轻误差反力,在无背隙(ALS Y・R型)的同时对对象轴也实现了出色的连接。


可自由组合
毂可以从可自由进行孔加工的底孔产品、键·定位螺钉式、夹紧式的3种中自由选择。并且,还可以将键·定位螺钉式和夹紧式相组合。
型号 转矩 允许误差 最高转速[min-1] 静态扭转弹性常数[N•m/rad] 径向弹性常数[N/mm] 转动惯量[kg•m2] 质量[kg]
常用[N•m] 最大[N•m] 偏心[mm] 偏角[°] 轴向[mm]
ALS-014-R 2 4 0.10 1 0 - +0.6 34100 21 380 1.91×10-7 0.007
ALS-020-R 5 10 0.10 1 0 - +0.8 23800 43 400 1.08×10-6 0.018
ALS-030-R 12.5 25 0.10 1 0 - +1.0 15900 136 650 6.25×10-6 0.047
ALS-040-R 17 34 0.10 1 0 - +1.2 11900 1550 1700 3.87×10-5 0.15
ALS-055-R 60 120 0.10 1 0 - +1.4 8700 2000 1350 1.66×10-4 0.35
ALS-065-R 160 320 0.10 1 0 - +1.5 7400 3100 1400 3.57×10-4 0.51
ALS-080-R 325 650 0.10 1 0 - +1.8 6000 6000 1710 1.06×10-3 1.01
ALS-095-R 450 900 0.10 1 -0.5 - +2.0 5000 10000 4200 2.24×10-3 1.50
ALS-105-R 525 1050 0.15 1 -0.9 - +2.0 4500 12000 5000 3.72×10-3 2.05

※ALS-014~018-R不允许负侧的轴向位移。

※最高转速未考虑动平衡。

※各弹性常数值为20℃时的数值。

※转动惯量及质量为最大孔径时的数值。
