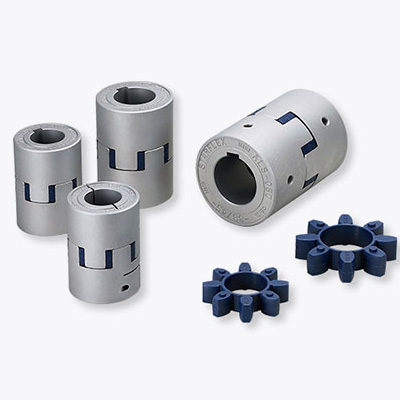

STARFLEX ALS B型
是在2个毂之间夹入被称为元件的缓冲材料(聚氨酯弹性体)的结构简单的联轴器,备有硬度不同的2种元件,以便根据转矩传递时的响应性和失调量进行选择。另外,元件所使用的聚氨酯弹性体能够实现以往的爪形联轴器2倍的转矩传递(与本公司产品相比),并且元件采用了承受预压缩的设计,可以在无背隙的条件下使用。
  • 产品简介
  • 产品特点
  • 产品规格
  • 产品尺寸
  • 资料下载
采用硬度97 JIS A的元件(聚氨酯弹性体),形状为松配合结构,元件的转矩传递面采用凸起形状,能够在高传递转矩时吸收较大的失调量。
通过3D-CAD和FEM分析实现了本公司所追求的最理想的产品设计

从设计开始阶段投入最新的CAE系统。使用3D-CAD进行型号设计。形状、强度设计采用最新的FEM分析(有限元方法)分析软件,实现了本公司所追求的最理想的产品设计。


通过达到本公司对元件形状所追求的最理想的设计,实现高传递转矩,降低安装误差反力

通过转矩传递部分形状的改良和材料的严格选择,与以往的爪形联轴器相比,实现相同外径下2倍以上的高传递转矩。


可自由组合
毂可以从可自由进行孔加工的底孔产品、键·定位螺钉式、夹紧式的3种中自由选择。并且,还可以将键·定位螺钉式和夹紧式相组合。
型号 转矩 允许误差 最高转速[min-1] 静态扭转弹性常数[N•m/rad] 径向弹性常数[N/mm] 转动惯量[kg・m2] 质量[kg]
常用[N•m] 最大[N•m] 偏心[mm] 偏角[°] 轴向[mm]
ALS-030-B 12.5 25 0.17 1 -0.2 - +1.0 15900 90 460 6.13×10-6 0.045
ALS-040-B 17 34 0.20 1 -0.5 - +1.2 11900 400 640 3.86×10-5 0.15
ALS-055-B 60 120 0.22 1 -0.2 - +1.4 8700 1150 400 1.66×10-4 0.35
ALS-065-B 160 320 0.25 1 -0.6 - +1.5 7400 2000 800 3.57×10-4 0.51
ALS-080-B 325 650 0.28 1 -0.9 - +1.8 6000 4550 600 1.06×10-3 1.01
ALS-095-B 450 900 0.32 1 -0.5 - +2.0 5000 12000 800 2.22×10-3 1.48
ALS-105-B 525 1050 0.36 1 -0.9 - +2.0 4500 15000 2000 3.70×10-3 2.02

※最高转速未考虑动平衡。

※各弹性常数值为20℃时的数值。

※转动惯量及质量为最大孔径时的数值。
