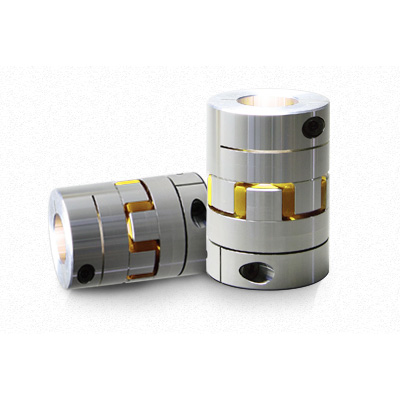

STARFLEX ALS AYN型
是在2个毂之间夹入被称为元件的缓冲材料(聚氨酯弹性体)的结构简单的联轴器,备有硬度不同的2种元件,以便根据转矩传递时的响应性和失调量进行选择。另外,元件所使用的聚氨酯弹性体能够实现以往的爪形联轴器2倍的转矩传递(与本公司产品相比),并且元件采用了承受预压缩的设计,可以在无背隙的条件下使用。


  • 产品简介
  • 产品特点
  • 产品规格
  • 产品尺寸
  • 资料下载
采用硬度90 JIS A的元件(聚氨酯弹性体),采用形状会受到预压缩的紧配合结构,可在无背隙条件下使用。与ALS-R型相比,元件硬度低,能够降低轴反力。
通过3D-CAD和FEM分析实现了本公司所追求的最理想的产品设计

从设计开始阶段投入最新的CAE系统。使用3D-CAD进行型号设计。形状、强度设计采用最新的FEM分析(有限元方法)分析软件,实现了本公司所追求的最理想的产品设计。


通过达到本公司对元件形状所追求的最理想的设计,实现高传递转矩,降低安装误差反力
通过转矩传递部分形状的改良和材料的严格选择,与以往的爪形联轴器相比,实现相同外径下2倍以上的高传递转矩。另外,内径侧设有沉割(undercut)以减轻误差反力,在无背隙(ALS Y・R型)的同时对对象轴也实现了出色的连接。
型号 转矩 允许误差 最高转速[min-1] 静态扭转弹性常数[N•m/rad] 径向弹性常数[N/mm] 转动惯量[kg・m2] 质量[kg]
常用[N•m] 最大[N•m] 偏心[mm] 偏角[°] 轴向[mm]
ALS-014AYN 1.2 2.4 0.10 1 0 ~ +0.6 10000 12 200 1.98×10-7 0.007
ALS-020AYN 3 6 0.15 1 0 ~ +0.8 10000 24 210 1.09×10-6 0.019
ALS-030AYN 7.5 15 0.15 1 0 ~ +1.0 10000 73 330 6.19×10-6 0.045
ALS-040AYN 10 20 0.10 1 0 ~ +1.2 10000 760 940 4.01×10-5 0.16
ALS-055AYN 35 70 0.15 1 0 ~ +1.4 7000 1400 1160 1.63×10-4 0.34
ALS-065AYN 95 190 0.15 1 0 ~ +1.5 5900 2100 1200 3.69×10-4 0.54
ALS-080AYN 190 380 0.15 1 0 ~ +1.8 4800 4000 1430 1.04×10-3 1.00
ALS-095AYN 265 530 0.15 1 -0.5~+2.0 4000 6000 2400 2.25×10-3 1.50
ALS-105AYN 310 620 0.20 1 -0.9~+2.0 3700 7000 4000 3.75×10-3 2.05

※不允许负侧的轴向位移。

※最高转速未考虑动平衡。

※各弹性常数值为20℃时的数值。

※转动惯量及质量为最大孔径时的数值。
