STARFLEX ALS ABN型

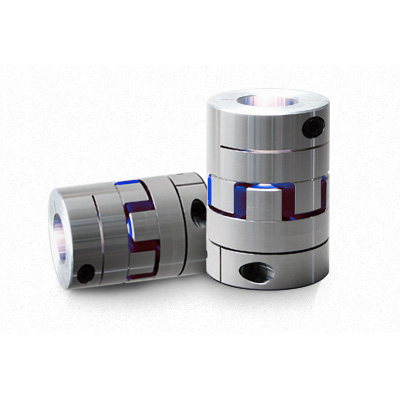

是在2个毂之间夹入被称为元件的缓冲材料（聚氨酯弹性体）的结构简单的联轴器，备有硬度不同的2种元件，以便根据转矩传递时的响应性和失调量进行选择。另外，元件所使用的聚氨酯弹性体能够实现以往的爪形联轴器2倍的转矩传递（与本公司产品相比），并且元件采用了承受预压缩的设计，可以在无背隙的条件下使用。
- 产品简介
- 产品特点
- 产品规格
- 产品尺寸
- 资料下载
采用硬度97 JIS A的元件（聚氨酯弹性体），形状为松配合结构，元件的转矩传递面采用凸起形状，能够在高传递转矩时吸收较大的失调量。
通过3D-CAD和FEM分析实现了本公司所追求的最理想的产品设计
通过转矩传递部分形状的改良和材料的严格选择，与以往的爪形联轴器相比，实现相同外径下2倍以上的高传递转矩。
从设计开始阶段投入最新的CAE系统。使用3D-CAD进行型号设计。形状、强度设计采用最新的FEM分析（有限元方法）分析软件，实现了本公司所追求的最理想的产品设计。
通过转矩传递部分形状的改良和材料的严格选择，与以往的爪形联轴器相比，实现相同外径下2倍以上的高传递转矩。
| 型号 | 转矩 | 允许误差 | 最高转速[min-1] | 静态扭转弹性常数[N•m/rad] | 径向弹性常数[N/mm] | 转动惯量[kg・m2] | 质量[kg] | |||
|---|---|---|---|---|---|---|---|---|---|---|
| 常用[N•m] | 最大[N•m] | 偏心[mm] | 偏角[°] | 轴向[mm] | ||||||
| ALS-030ABN | 12.5 | 25 | 0.17 | 1 | －0.2 ~ ＋1.0 | 10000 | 90 | 460 | 6.07×10-6 | 0.043 |
| ALS-040ABN | 17 | 34 | 0.20 | 1 | －0.5 ~ ＋1.2 | 10000 | 400 | 640 | 4.00×10-5 | 0.16 |
| ALS-055ABN | 60 | 120 | 0.22 | 1 | －0.2 ~ ＋1.4 | 7000 | 1150 | 400 | 1.63×10-4 | 0.34 |
| ALS-065ABN | 160 | 320 | 0.25 | 1 | －0.6 ~ ＋1.5 | 5900 | 2000 | 800 | 3.69×10-4 | 0.54 |
| ALS-080ABN | 325 | 650 | 0.28 | 1 | －0.9 ~ ＋1.8 | 4800 | 4550 | 600 | 1.04×10-3 | 1.00 |
| ALS-095ABN | 450 | 900 | 0.32 | 1 | －0.5 ~ ＋2.0 | 4000 | 12000 | 800 | 2.25×10-3 | 1.50 |
| ALS-105ABN | 525 | 1050 | 0.36 | 1 | －0.9 ~ ＋2.0 | 3700 | 15000 | 2000 | 3.75×10-3 | 2.05 |
※最高转速未考虑动平衡。
※各弹性常数值为20℃时的数值。
※转动惯量及质量为最大孔径时的数值。
