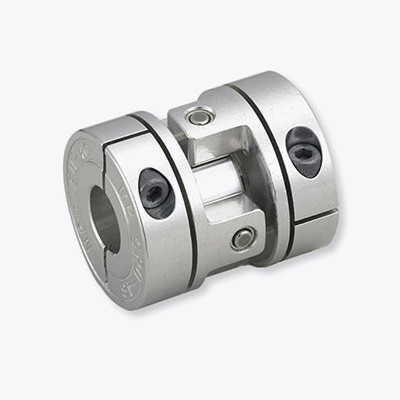

PARAFLEX CPU型
是主体采用铝合金的销·套筒式联轴器，各部件的刚性非常高，通过高精度销和Dry Metal（金属固态）的组合，将背隙降到了非常低的水平。各毂的结合为通用方式，因安装误差而引起的轴反力十分微小，另外，销和Dry Metal在摩擦面上的滑动也具有衰减效果。采用利用摩擦的夹紧方式安装到轴上，安装非常方便。备有最大可容许4°偏角的CPU型和最大可容许1°偏角的价廉物美的CPE型。
- 产品简介
- 产品特点
- 产品规格
- 产品尺寸
- 资料下载
是主体采用铝合金的销·套筒式联轴器，通过高精度销和Dry Metal（金属固态）的组合，将背隙降到了非常低的水平。可容许偏角为4°，各毂的结合为通用方式，因安装误差而引起的轴反力十分微小，另外，销和Dry Metal在摩擦面上的滑动也具有減振效果。采用利用摩擦的夹紧方式安装到轴上，安装非常方便。
摩擦阻尼效果
采用销和金属衬套的结构，安装误差导致的轴反力十分微小。
销和金属衬套在摩擦面上的滑动具有減振效果。
采用销和金属衬套的结构，安装误差导致的轴反力十分微小。
| 型号 | 允许转矩[N•m] | 允许误差 | 最高转速[min-1] | 扭转弹性常数[N•m/rad] | 转动惯量[kg•m2] | 质量[kg] | |
|---|---|---|---|---|---|---|---|
| 偏心[mm] | 偏角[°] | ||||||
| CPU-26-A | 2.2 | 0.3 | 4 | 4000 | 600 | 3.57×10-6 | 0.04 |
| CPU-36-A | 10 | 0.4 | 4 | 3500 | 1350 | 1.64×10-5 | 0.09 |
| CPU-46-A | 25 | 0.5 | 4 | 3000 | 1650 | 5.33×10-5 | 0.19 |
※最高转速未考虑动平衡。
※转动惯量及质量为最大孔径时的数值。
