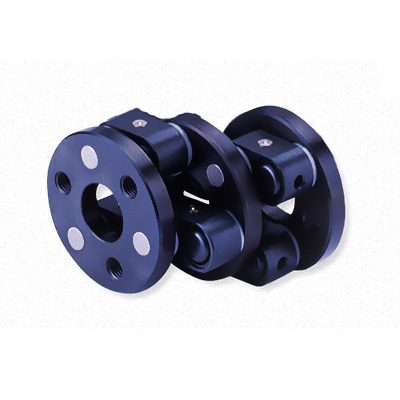

施密特联轴器NSS型

以往多由花键轴和通用接头构成的轴心不同的传动，通过施密特联轴器实现了小型化且高效的传动。施密特联轴器是利用链杆的曲柄运动的轴心不同的联轴器，将从一侧的端面圆盘输入的动力通过链杆和中间圆盘，传递到另一侧的端面圆盘。轴心的移动量由链杆的长度决定，因此不仅能够在轴心不同的条件下进行传动，还可以实现旋转中的轴心的平行移动。

产品简介
产品特点
产品规格
产品尺寸
资料下载

利用链杆的曲柄运动的轴心不同的联轴器，将从一侧的端面圆盘输入的动力通过链杆和中间圆盘，传递到另一侧的端面圆盘。偏心量由该链杆的长度决定，轴心不同的状态下能够流畅地传动。另外，因为时通过链杆的曲柄运动传动，因此可以实现旋转中的轴心的平行移动。备有链杆数为3×2的标准NSS型和通过增加链杆数来提升容许转矩的准标准NSS型。

能够实现轴的平行移动

因为是利用链杆的曲柄运动，旋转停止时、负载运转中也能够在变位范围内自由地平行移动驱动轴、从动轴。

省空间
轴方向比以往的通用接头+花键的组合短，可以得到较大的变位量。

型号	链杆数量	偏心量			转矩		最高转速[min^-1]	轴承基本负载[N]	销节距=圆半径[m]	转动惯量[kg•m²]	质量[kg]
型号	链杆数量	最小[mm]S×0.25	最大[mm]S×0.95	直线最大[mm]	常用[N•m]	最大[N•m]	最高转速[min^-1]	C	R	转动惯量[kg•m²]	质量[kg]
NSS 7.3.7	3×2	9	34	65	49	137	3000	3870	0.024	9.03×10^-4	1.3
NSS 7.7.9	3×2	18	66	128	68	196	2500	3870	0.035	2.69×10^-3	1.9
NSS 10.9.12	3×2	23	85	165	196	600	2000	8920	0.045	1.15×10^-2	4.9
NSS 13.9.14	3×2	23	85	165	350	1060	1800	14120	0.050	2.80×10^-2	10.4
NSS 16.10.16	3×2	25	95	183	640	1850	1500	21570	0.057	5.80×10^-2	15.7
NSS 20.9.20	3×2	23	85	165	1180	3470	1000	30890	0.075	1.61×10^-1	27
NSS 20.9.20/4	4×2	23	85	165	1370	4170	600	30890	0.075	1.80×10^-1	30
NSS 20.9.23/5	5×2	23	85	165	2060	6280	500	30890	0.090	3.08×10^-1	35
NSS 20.9.25/6	6×2	23	85	165	2750	8340	460	30890	0.100	4.48×10^-1	43
NSS 20.9.33/8	8×2	23	85	165	5200	15700	300	30890	0.140	1.19	59
NSS 20.9.39/10	10×2	23	85	165	7850	23500	250	30890	0.170	2.25	79

※链杆数量3×2以外时为按订单生产产品。

※最高转速未考虑动平衡。

※选择NSS型施密特联轴器时，请务必根据第96至99页的“设计确认事项”考虑寿命时间。
