BELLOWFLEX
轴和轴连接时，要想完全进行2个轴的定心是非常难的作业。另外，因机械装置的运行而引起的轴的弯曲、轴的热膨张、长时间使用后的支撑台的翘曲、轴承的磨损等，要维持定心就更难了。 联轴器的作用是根据用途选择适当的联轴器以解决这一问题。 MIKI PULLEY联轴器产品群中不仅有适用于通用电动机的，还有适用于超精密控制所需的伺服电动机和产生大振动和冲击的发动机的联轴器，产品阵营强大。
- 产品简介
- 产品特点
- 产品规格
- 产品尺寸
- 资料下载

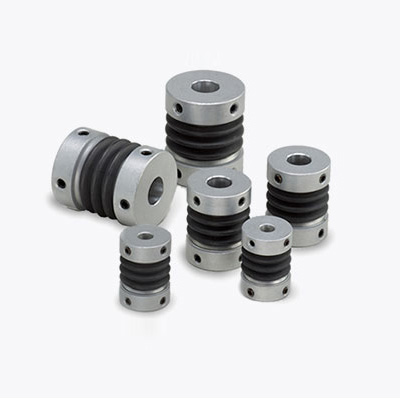

是采用富有弹性的树脂保护罩(聚酯树脂)，能吸收振动，安装误差导致的轴反力十分微小，铝合金材质的毂和保护罩为一体式结构设计，小巧轻便。因为是一体式结构，所以装卸方便，且没有背隙。备有3种尺寸的型号，均为可容许偏心0.5mm和偏角10°的高挠性联轴器。
容许最大10°的偏角
采用聚酯树脂保护罩，能够吸收振动，安装误差导致的轴反力十分微小。
聚酯树脂保护罩的挠曲性出色。
采用聚酯树脂保护罩，能够吸收振动，安装误差导致的轴反力十分微小。
| 型号 | 转矩 | 允许误差 | 最高转速[min-1] | 静态扭转弹性常数[N•m/rad] | 转动惯量[kg•m2] | 质量[kg] | |||
|---|---|---|---|---|---|---|---|---|---|
| 常用[N•m] | 最大[N•m] | 偏心[mm] | 偏角[°] | 轴向[mm] | |||||
| CHP-20 | 0.4 | 0.8 | 0.5 | 10 | ±0.5 | 9000 | 5.9 | 6.30×10-7 | 0.012 |
| CHP-26 | 0.7 | 1.4 | 0.5 | 10 | ±0.5 | 7000 | 12.5 | 2.40×10-6 | 0.026 |
| CHP-34 | 1.5 | 3.0 | 0.5 | 10 | ±0.5 | 5500 | 32.8 | 7.90×10-6 | 0.051 |
※静态扭转弹性常数值为20℃时的数值。
※转动惯量及质量为最小孔径时的数值。
