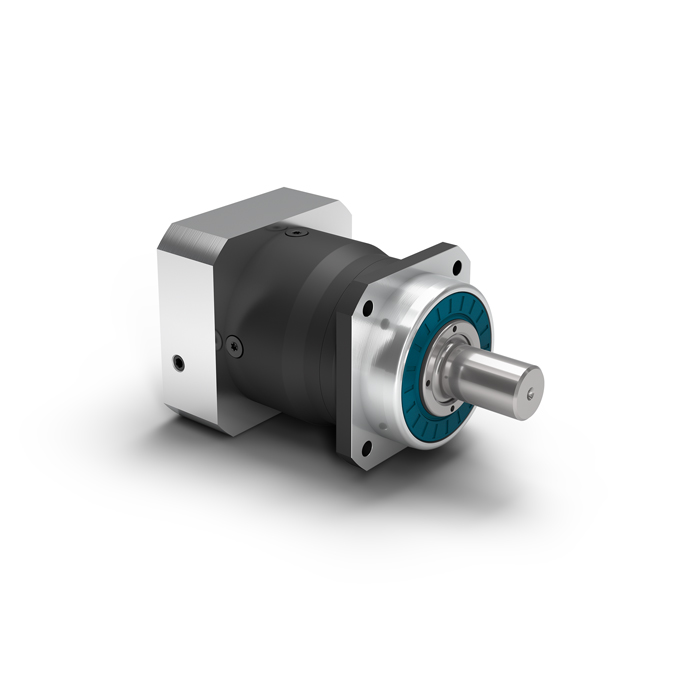

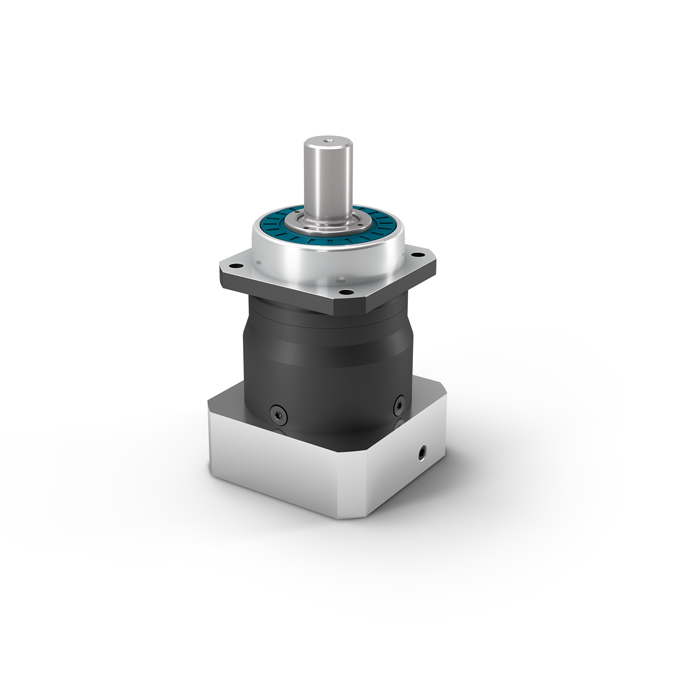

PLHE
PLHE 是世界首款经济性与高精度完美结合的减速机。

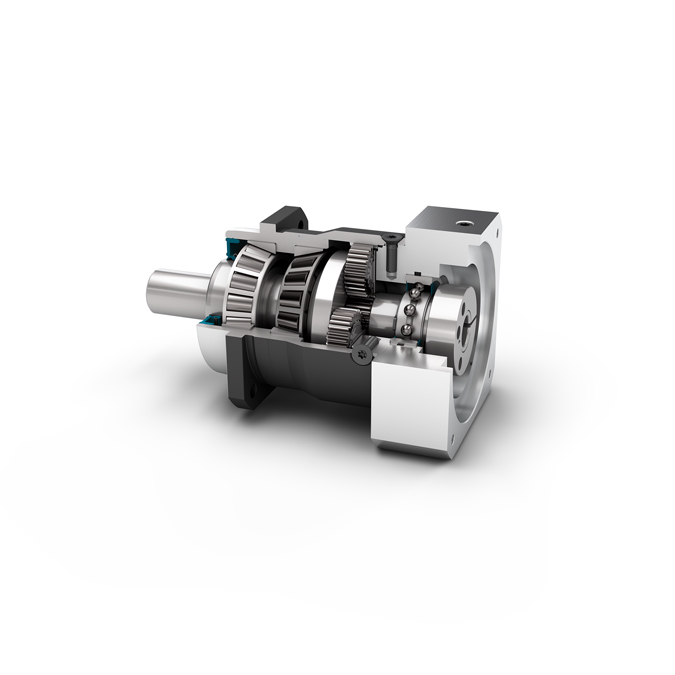

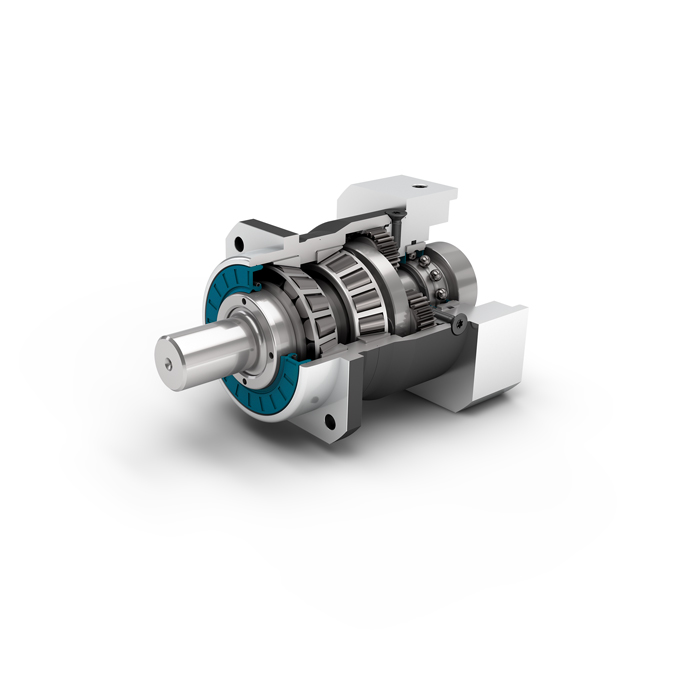

此款减速机配有预紧的圆锥滚子轴承，确保了很高的刚性和极佳的负载能力。
我们研发的密封件能够完全防止灰尘和喷溅水进入机器内。
此款减速机配有预紧的圆锥滚子轴承，确保了很高的刚性和极佳的负载能力。
我们研发的密封件能够完全防止灰尘和喷溅水进入机器内。
- 产品简介
- 产品特点
- 产品规格
- 产品尺寸
- 资料下载
Neugart 带输出轴的行星减速机适用于各种各样的驱动解决方案。
输出轴有不同型式可选，
例如作为带滑键的传动轴以相互啮合的方式可靠传输动力。
滑键是一种通用型连接元件，可在众多驱动组件中找到，
在带输出轴的行星减速机与您的应用之间建立快速可靠的连接。
带光滑输出轴的行星减速机是以摩擦配合的方式连接至联轴器的理想元件。因此，
在反转运行时您也能获得极佳的扭矩传输。
也可经由多齿轴将带输出轴的行星减速机与您的驱动系统连接。利用这根符合 DIN 5480 标准的啮合型输出轴，
您可通过内齿以相互啮合的方式非常简便地安装其他驱动组件，如小齿轮。
行星减速机的驱动法兰可个性化适配电机。带输出轴的行星减速机与伺服电机组成的紧凑型单元提升了灵活性。
由于输出轴的转动惯量较小，带输出轴的行星减速机是面向诸多动态应用领域的理想解决方案。
由于带输出轴的行星减速机的广泛多样性，我们为您提供最大的自由度来选择适合具体应用的产品。
尽管行星减速机具有高紧凑性，但如果您需要更短小的带输出轴的行星减速机，
可在此找到带输出轴的转角型行星减速机。
输出轴有不同型式可选，
例如作为带滑键的传动轴以相互啮合的方式可靠传输动力。
滑键是一种通用型连接元件，可在众多驱动组件中找到，
在带输出轴的行星减速机与您的应用之间建立快速可靠的连接。
带光滑输出轴的行星减速机是以摩擦配合的方式连接至联轴器的理想元件。因此，
在反转运行时您也能获得极佳的扭矩传输。
也可经由多齿轴将带输出轴的行星减速机与您的驱动系统连接。利用这根符合 DIN 5480 标准的啮合型输出轴，
您可通过内齿以相互啮合的方式非常简便地安装其他驱动组件，如小齿轮。
行星减速机的驱动法兰可个性化适配电机。带输出轴的行星减速机与伺服电机组成的紧凑型单元提升了灵活性。
由于输出轴的转动惯量较小，带输出轴的行星减速机是面向诸多动态应用领域的理想解决方案。
由于带输出轴的行星减速机的广泛多样性，我们为您提供最大的自由度来选择适合具体应用的产品。
尽管行星减速机具有高紧凑性，但如果您需要更短小的带输出轴的行星减速机，
可在此找到带输出轴的转角型行星减速机。
最高负载时仍能保持绝佳刚性
两个领域的佼佼者
完全密封
可安装在任意位置
经过终生润滑，因此免维护
精确啮合
两个领域的佼佼者
完全密封
可安装在任意位置
经过终生润滑，因此免维护
精确啮合
| PLHE060 | PLHE080 | PLHE120 | 等级 | |||
|---|---|---|---|---|---|---|
| 传动比 | 3, 4, 5, 7, 8, 10 | 1 | ||||
| 9, 12, 15, 16, 20, 25, 32, 40, 64, 100 | 2 | |||||
| 满载时效率 | η | % | 96 - 97 | |||
| 最低工作温度 / 最高工作温度 | Tmin / Tmax | °C | -25 / 90 | |||
| 防护等级 | IP65 | |||||
| 标准回程间隙 | jt | arcmin | <10 - <12 | <7 - <9 | <7 - <9 | |
| 抗扭刚度 | cg | Nm /arcmin | 2.2 - 3.0 | 6.0 - 8.0 | 13.4 - 18.0 | |
| 减速机重量 | mG | kg | 1.4 - 1.6 | 2.7 - 3.4 | 6.8 - 8.8 | |
| 运行噪音 | Qg | dB(A) | 58 | 60 | 65 | |
| PLHE060 | PLHE080 | PLHE120 | 等级 | |||
|---|---|---|---|---|---|---|
| 输出轴直径 | D3 | mm | 16 | 22 | 32 | |
| 输出端定位凸台直径 | D5 | mm | 60 | 70 | 90 | |
| 箱体直径 | D6 | mm | 60 | 80 | 115 | |
| 输出端法兰外方 | Q1 | mm | 70 | 80 | 110 | |
| 总长 | L1 | mm | 127.0 | 159.5 | 199.5 | 1 |
| 140.0 | 177.0 | 227.0 | 2 | |||
| 输出轴轴长 | L3 | mm | 48 | 56 | 88 |
